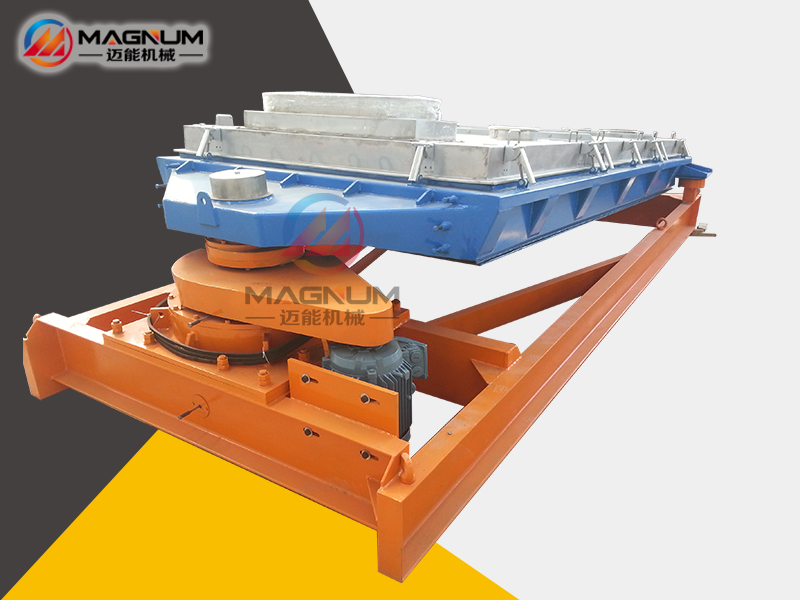

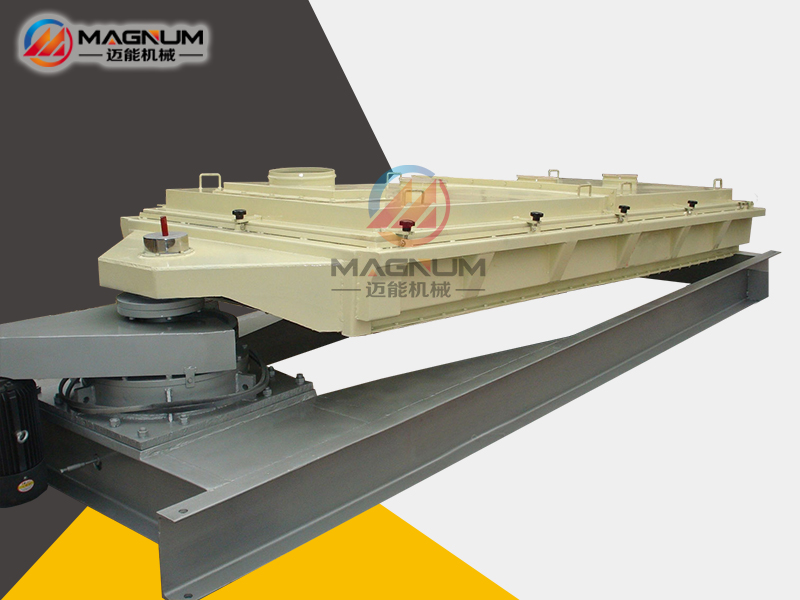

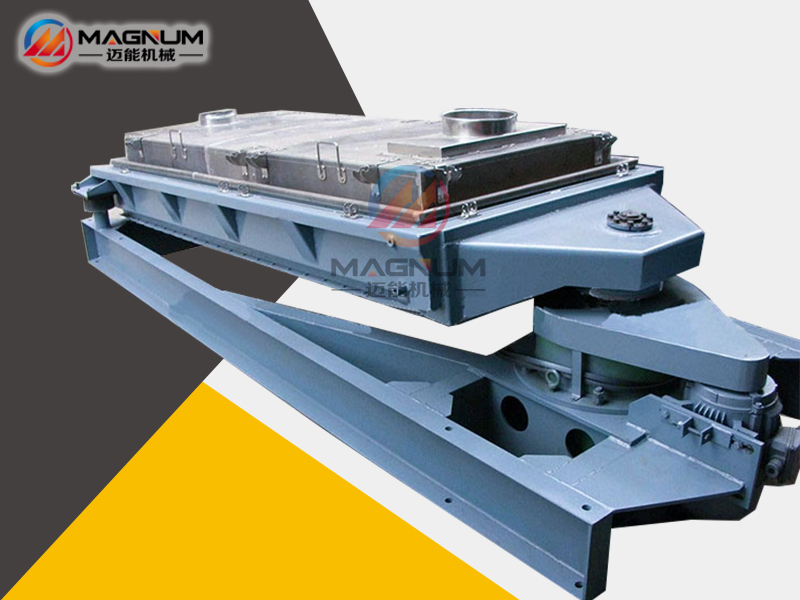

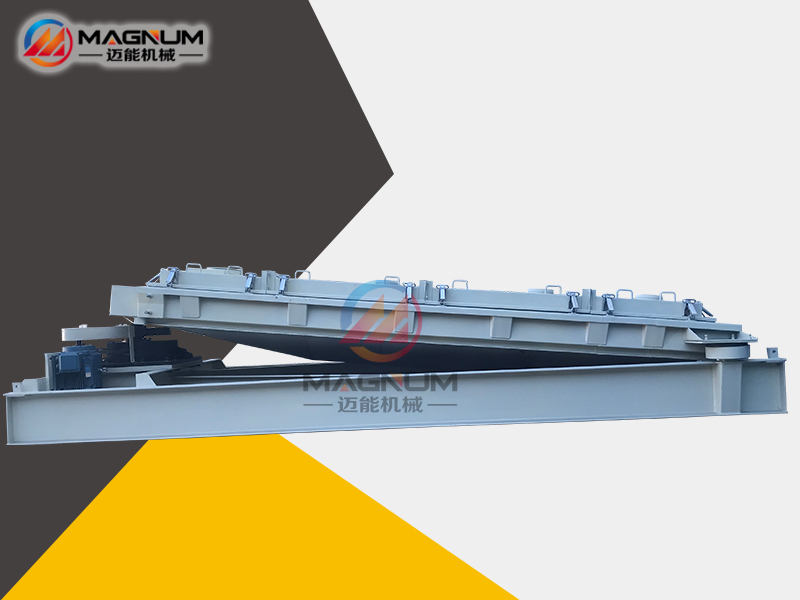

油糠往復篩

油糠往復篩概述：

       FYBS系列油糠往復篩是新型高效的篩分設備，因其工作時的篩箱的運動軌跡，也被稱為往復篩；又因其屬于高精密篩分設備，所以也有廠家稱之為精密篩分機或方形精密篩分機。油糠往復篩是解決旋振篩精度高但產量小、直線振動篩產量大但精度低這一傳統難題的篩分利器，該設備獨特的設計使其同時具備了篩分精度高、產量大的特點，滿足用戶對精度、產量雙向要求的篩分需要。



      油糠往復篩驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°— 5°）。邁能機械設計生產的FYBS系列油糠往復篩具有篩分精度高、效率高、處理量大，篩面利用率高，篩網壽命長，噪音低，安裝使用簡單，無污染等特點，是理想的環保型振動篩分設備，廣泛應用于化工、冶金、陶粒、有色金屬、非有色金屬、糧食、食品、磨料、礦山等行業中物料的精確篩選分級工藝流程。

油糠往復篩工作原理：

      設備的篩箱在慣性力的作用下作前后往復運動，并帶動篩面做周期性搖動，迫使篩面上的物料隨篩箱一同做定向跳躍式運動，小于篩面孔徑的物料通過篩框落到下層，稱為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，最后完成篩分作業。
       FYBS油糠往復篩通過獨特的往復回旋式的運動方式和幾乎接近水平的篩網表面，加上有效的網面清潔系統，高精密篩能提供非比尋常的高效率和高產量。所有這些，都得益于邁能機械在不同行業中的不斷革新開發和應用。



    由于FYBS油糠往復篩的傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也就是說，對篩機處理能力和篩分效率有相反的影響，所以在油糠往復篩實際的篩分作業中，用戶可以根據物料特性、篩分目標等實際情況，在生產能力和篩分效率兩方面有所取舍。

油糠往復篩特點：

      FYBS油糠往復篩是新型高效的搖擺式直線篩分設備，徹底解決普通振動篩分機械篩分精度、處理量兩者矛盾的問題，具有如下特點：

1、設計合理，技術成熟，易于安裝、維護，適用范圍廣；
2、篩分效率高、精度高、處理量大；
3、獨特設計，篩網更換更方便快捷，利用率更高，使用壽命更長；
4、自清網效果好，噪音低；
5、密封效果好，節能環保。

油糠往復篩結構圖：

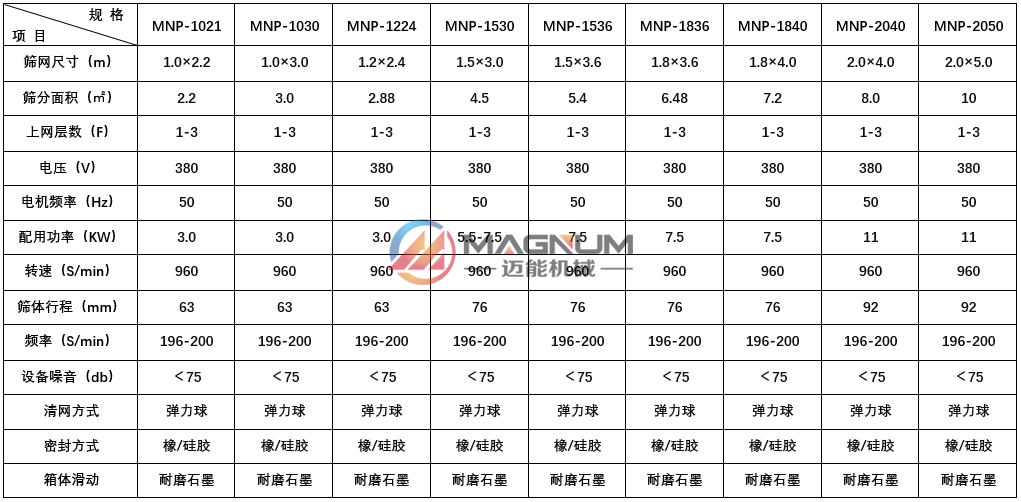

油糠往復篩技術參數：




油糠往復篩應用：

     邁能機械設計生產的FYBS油糠往復篩應用廣泛，可適用于化工、冶金、陶粒、有色金屬、非有色金屬、糧食、食品、磨料、礦山等行業中物料的精確篩選分級工藝流程，具體舉例如下：

1、化工，如化肥、樹脂、三聚氰胺、純堿等；
2、食品，如淀粉、食鹽、砂糖、奶粉等；
3、冶金、非有色金屬、有色金屬、磁性材料等。

油糠往復篩篩分方式：

     FYBS系列油糠往復篩的篩分效率、處理能力遠高于一般的振動篩分設備，主要是因為油糠往復篩可以人為的控制物料在篩面上的運動軌跡與滯留時間，也就是說，在有限的空間，物料的運動軌跡為速度和加速度均為化化非線性曲線，所以，物料在設備內與篩面有更多的接觸機會，透篩率也就大大提高。

具體油糠往復篩作業時物料的運動軌跡與滯留時間可以通過下圖及右圖來說明:



 油糠往復篩優點：

1、往復回旋式的運動方式快速的將物料分散篩分

     FYBS系列油糠往復篩特殊的往復回旋運動能在幾乎無垂直振動和跳躍的情況下將物料迅速地向篩網散去，小顆快速地通過網面，而大顆粒逐漸地被傳送到出料端。



2、往復的小球可防止篩網堵眼
     方形搖擺直線篩限制在篩網下方格中的彈跳球通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，撞擊產生的振動有助于物料的分離和粘在一起的顆粒的分離。

3、"快速夾頭"能使網面自動繃緊及提供快速，簡便地篩網更換

      快速夾頭是專利設計，用于自動繃緊篩網，能過彈簧夾頭將篩網固定在篩格的框架上。通過在整個網面上保持均勻的拉伸力，確保系統有極高的篩分精度，減少堵眼的問題，增加了篩網的壽命，這種設計能快速地卸下篩網，極大的降低了停機時間。

4、平穩驅動系統，并帶有動力平衡設計
     FYBS系列油糠往復篩驅動系統的動力平衡設計有使篩分運動不產生振動沖擊，使系統能安裝在懸吊裝置上而不影響篩分效果。

油糠往復篩設計方案：

     FYBS油糠往復篩（精密篩分機）設計靈活，可根據用戶不同物料、篩分要求等靈活設計油糠往復篩方案，具體如下：

1、符合清潔標準的設計
2、特殊的進口和出口
3、手動或氣動的頂蓋密封夾
4、雙層獨立入料面
5、高溫設計
6、抗磨損墊

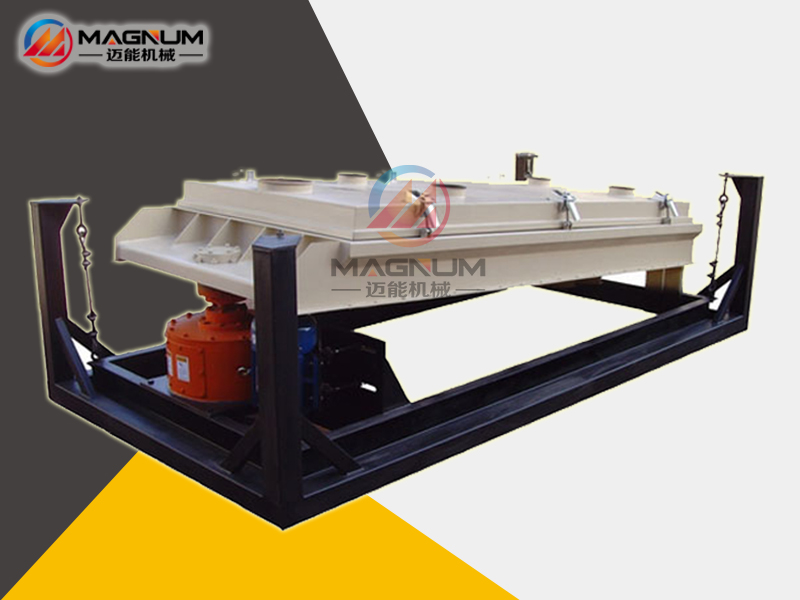

7、地面支撐或繩索懸持
8、配合應用的許多其它方案

油糠往復篩先進優勢：

a、無垂直振動，篩網壽命長（6-12個月）；

b、每層篩網均設有篩網防堵清理裝置。篩網不堵孔，延長運行周期。篩分機在工作狀態下連續不停地進行地對篩網進行清理。
c、由于采用平面回轉原理，明顯改善了物料的分布狀態，從而提高了篩面有效利用率，最終提高篩分效率，降低了成品物料中的粉末含量；
d、全封閉結構無粉塵污染，改善操作售貨員的工作不環境；
f、對基礎的動載很小
