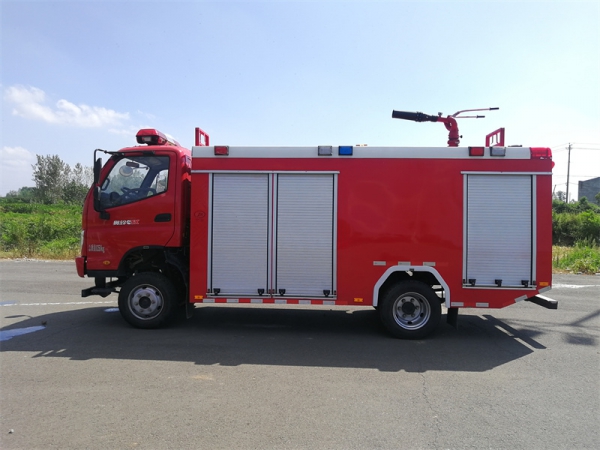

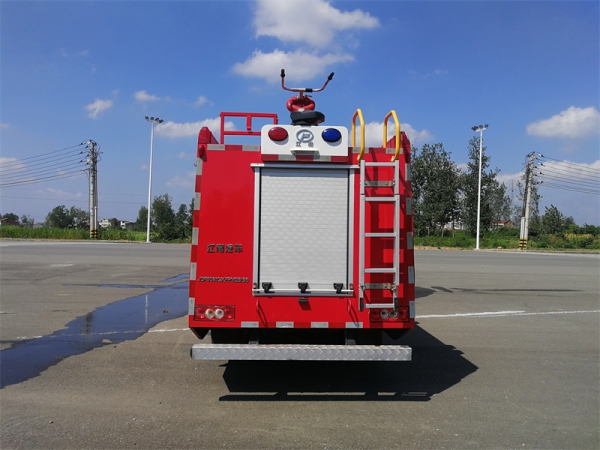

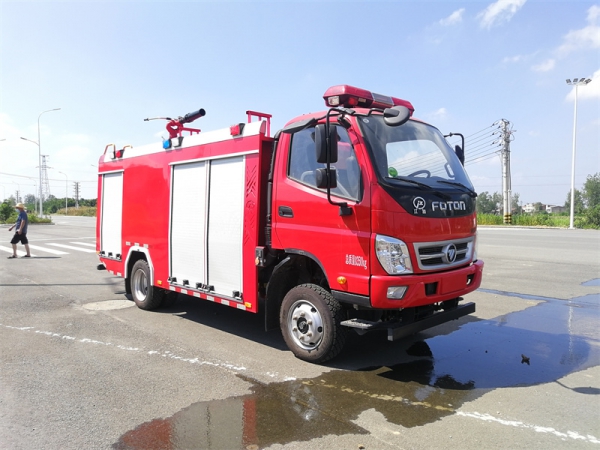

福田四驅2.5噸水罐消防車
聯系人：張部長
電話：186-7226-3355
微信：186-7226-3355
郵箱：jnxfgw@163.com
網址：m.sss588.com
地址：隨州市北郊星光工業園特1號
【歡迎選購湖北江南專用特種汽車有限公司的產品 我們將竭誠為您服務 24小時咨詢熱線：186 7226 3355】
福田2.5噸水罐消防車（國六排放，免征車型） | |||
產品名稱 | JDF5081GXFSG25/B6型水罐消防車 | 駕駛室準乘人數(人) | 2 |
總質量(Kg) | 7750 | 罐體容積(m3) | 2.4 |
額定載質量(Kg) | 2400 | 外形尺寸 | 6265×2015×3060 |
整備質量(Kg) | 5200 | 貨廂尺寸 | ×× |
接近角/離去角(°) | 24/15 | 前懸/后懸 | 1110/1795 |
軸數 | 2 | 軸距 | 3360 |
軸荷(Kg) | 2400/5350 | 最高車速(Km/h) | 100 |
其它 | 罐體容積:2.4立方米,罐體尺寸:1205×1910×1090mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:100×100mm,與車輛連接方式:螺栓連接,后防護離地高度:460mm。ABS系統型號:ABS-E,生產企業:威伯科汽車控制系統(中國)有限公司;ABS系統型號:ABS-VI.E,生產企業:廣州瑞立科密汽車電子股份有限公司。主要專用裝置有消防泵、消防炮。 | ||
【底盤技術參數】 | |||
底盤型號 | BJ2081VEJDS-AB1 | 底盤名稱 | 越野載貨汽車底盤（二類） |
商標名稱 | 福田牌 | 生產企業 | 北汽福田汽車股份有限公司 |
外形尺寸 | 5980×1950,2100×2470,2525 | 輪胎數 | 6 |
鋼板彈簧片數 | 12/6+7 | 前輪距 | 1550,1575 |
燃料種類 | 柴油 | 后輪距 | 1495,1590 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
F2.8NS6B150 | 北京福田康明斯發動機有限公司 | 2780 | 110 |
整車主要參數：
外廓尺寸 | 6265×2015×3060mm |
最大總質量 | 7750kg |
載液量 | 載水2400kg |
最高車速 | 100km/h |
消防泵額定流量 | 30L/s 1.0MPa |
消防炮額定流量 | 水罐車：30L/s 1.0MPa |
消防炮射程 | 水罐車：≥55m |
比功率 | 110/7.75=14.19 |
接近角/離去角 | 24°/15° |
底盤：
型號 | BJ2081VEJDS |
|
制造商 | 北汽福田汽車股份有限公司 | |
發動機額定功率 | 110kw | |
發動機排量 | 2780ml | |
發動機排放標準 | GB17691-2018國Ⅵ | |
驅動形式 | 4×4 | |
軸距 | 3360mm | |
最大允許總重 | 8350kg | |
最小轉彎半徑 | ≤7m | |
變速箱 | 手動 | |
取力器 |
乘員室 ：
結構 | 平頭、兩門，單排 |
|
司乘人員數 | 2人 | |
駕駛員位置 | 左置 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
上裝性能參數

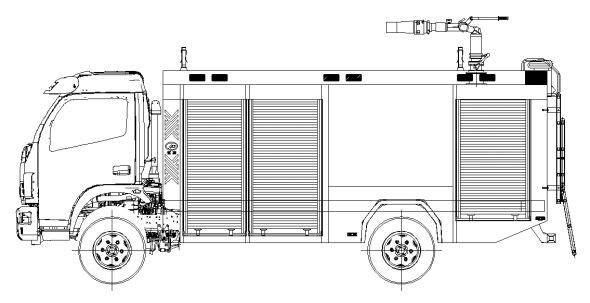

總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
工藝要求 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
| |
器材箱和泵室：
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
|
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒 | |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 | |
爬梯及上車拉手 | 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
水罐： | ||
容量 | 2400kg |
|
材質 | 優質碳鋼，厚度為3mm | |
結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN40水罐放余水口，配球閥 | ||
注水口：在水罐左右兩側各接1只DN65接口 | ||
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 | ||
水泵：
型號 | CB10/30-RS型低壓車用消防泵 |
|
形式 | 低壓離心式 | |
額定流量 | 30L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 活塞式真空泵 | |
引水時間 | 最大吸深時≤50s |
管路系統：
管道材質 | 優質無縫鋼管 |
|
吸水管路 | 泵房后側設一個DN100吸水口 | |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
車載水炮：
型號 | PS30W |
|
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥55m |
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
電氣設備：
附加電氣 | 設獨立電路 | |
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝35W消防探照燈1個 |
表面處理：
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
器材配備（標配）：
1 | 吸水管 | 100×4米 | 2 | 根 | 螺紋式 |
2 | 濾水器 | FLF100 | 1 | 件 | 螺紋式 |
3 | 分水器 | FII65/65×2-1.6 | 1 | 件 | 內扣式 |
4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 內扣式 |
5 | 水帶 | 13-65-20 | 4 | 盤 | 低壓；內扣式 |
6 | 水帶 | 13-65-20 | 4 | 盤 | 低壓；內扣式 |
7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
8 | 水帶包布 | DT-SB | 4 | 件 | |
9 | 水帶掛鉤 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流開關水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
14 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
15 | 泡沫槍 | PQ4/0.7Z | 1 | 支 | |
16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
17 | 滅火器 | 3kg | 1 | 具 | |
18 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
19 | 橡皮錘 | 1 | 件 | ||
20 | 可充電式手提照明燈 | 1 | 件 |
